Smalle V-riemschijf

HAWEN Narrow V-riemschijf is een mechanisch transmissiecomponent met een enkele V-groef, voornamelijk gebruikt om samen te werken met V-riemen voor krachtoverbrenging. Met een eenvoudig ontwerp en lage kosten is het geschikt voor een verscheidenheid aan industriële en dagelijkse scenario's. Onze producten worden veel gebruikt in automatiseringsapparatuur, precisiemachines, industriële transmissie en andere gebieden. Wij heten klanten welkom om producten per tekening aan te passen of onze fabriek te bezoeken.

Productspecificatie

Productnaam

Materiaal

Brutogewicht (kg)

Eenheid (EA)

Dimensie

Oppervlaktebehandeling

Milieuvereisten

Verwerkingsvereiste

Toepassingsgebied

Bewerkingsnauwkeurigheid

Klantenbestand

Marktaandeel in China

Opmerkingen

Smalle V-riemschijf

1215 Automatenstaal

-

EA

Φ59,18×15,87

Verzinken

Voldoet aan internationale normen zoals ROHS en REACH

Mechanische bewerking

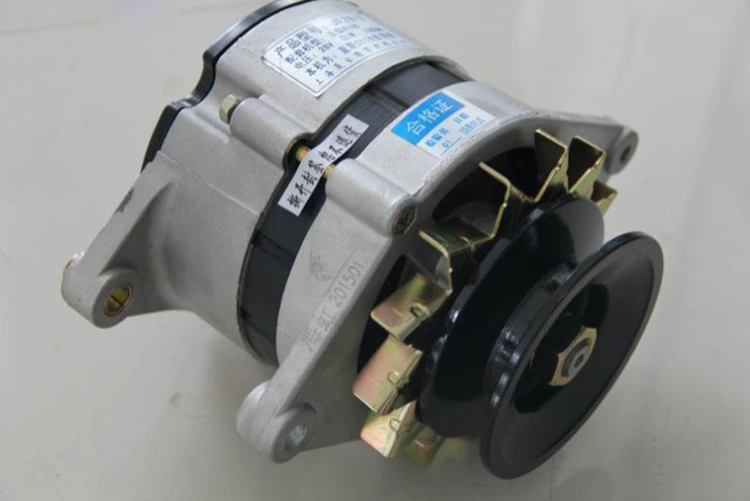

Luchtcompressoren, wasdrogers en andere apparatuur

≤0,015 mm

Nidec

5%

Aanpasbaar per tekeningen

Producttoepassingsvelden

HAWEN (Trilon) is al meer dan 20 jaar nauw betrokken bij de machine-industrie. Sinds 2005 heeft ons bedrijf diepgaande R&D uitgevoerd op het gebied van V-riemschijven met enkele groef en verschillende soorten riemschijven voor auto's. Dit product is verwerkt en gevormd uit 1215 automatenstaal. Onze producten bestrijken een breed scala aan industrieën:

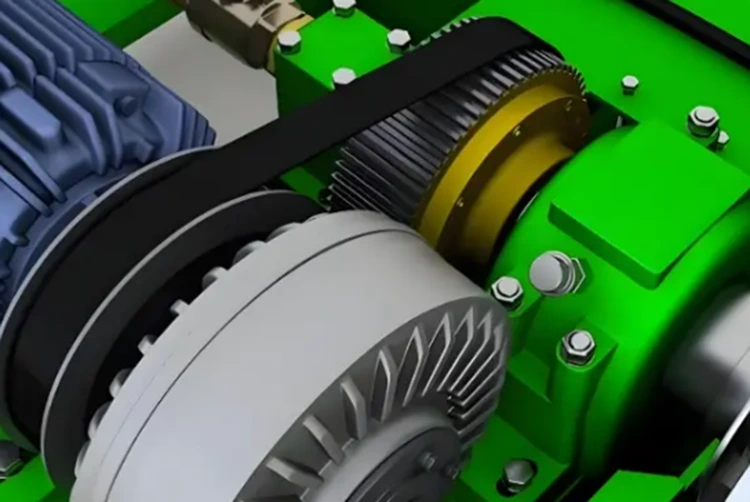

1. Apparatuur zoals ventilatoren en luchtcompressoren: gebruikt voor continue krachtoverbrenging in fabrieken (bijvoorbeeld ventilatiesystemen of vloeistoftransport). De structuur kan zich aanpassen aan werkomstandigheden met gemiddeld vermogen, gemiddelde en lage snelheden.

2. Centrifugaalventilatoren of schroefpompen: riemschijven van grijs gietijzer kunnen voor een stabiele transmissie zorgen.

3. Precisieproductie: gestandaardiseerd ontwerp, strikte materiaalselectie, geavanceerde verwerkingstechnologie en kwaliteitscontrole zorgen voor een hoog rendement, duurzaamheid en uitwisselbaarheid bij transmissie met middelhoog en hoog vermogen, zoals uitgewerkt op basis van de belangrijkste afmetingen hieronder.

4. Automatisering en algemene machines: vaak gebruikt in ventilatoren, luchtcompressoren en andere apparatuur; in centrifugaalventilatoren of schroefpompen kunnen riemschijven van grijs gietijzer een stabiele transmissiekracht leveren.

5. Hoge transmissieprecisie: kracht wordt overgedragen door wrijving tussen de riem en de poelie. Door een kleine mogelijke slip van de V-riem in de poeliegroef is de overbrengingsverhouding niet absoluut constant, maar kan deze doorgaans voldoen aan de behoeften van algemene industriële toepassingen.

6. Hoge efficiëntie en eenvoudig onderhoud: de transmissie-efficiëntie kan meer dan 95% bereiken. Kenmerken: Het ontwerp van de V-riem zorgt ervoor dat deze nauw aansluit op de poelie, waardoor energieverlies wordt verminderd. Draagvermogen: De V-riemschijf kan een bepaalde belasting dragen. Stabiliteit: V-riemschijftransmissie heeft een goede stabiliteit, wat trillingen en schokken tijdens de transmissie kan verminderen en de stabiele werking van mechanische apparatuur kan garanderen. Aanpassingsvermogen: V-riemtransmissie is geschikt voor verschillende werkomstandigheden en omgevingen en kan zich aanpassen aan zware werkomstandigheden zoals vochtigheid en corrosie door middel van oppervlaktebehandelingen (bijvoorbeeld verzinken, hoogfrequent afschrikken).

Producttoepassingsapparatuur en belangrijkste klanten

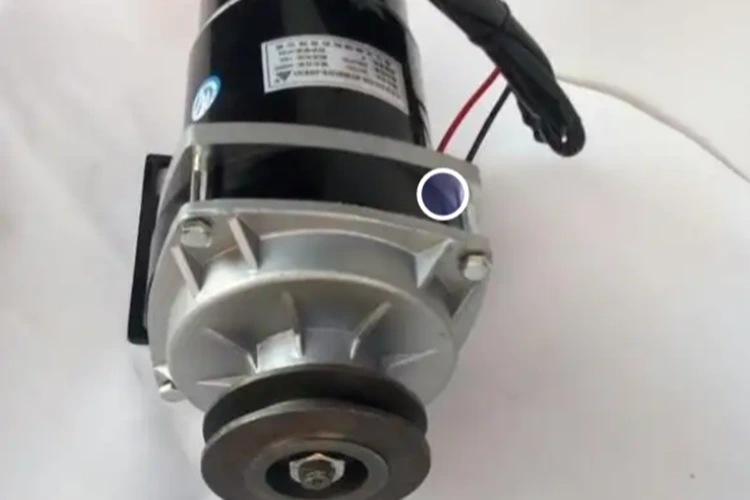

De bovengenoemde producten worden voornamelijk toegepast op luchtcompressoren en waterpompmotoren, met als kernklanten Nidec, Asco en andere bekende ondernemingen.

Technische parameters: 1215 automatenstaal V-riemschijf met enkele groef

Belangrijkste kwaliteitskenmerken	Kern technische indicatoren	GB/T 13575.1-2022 Standaard	Industriestandaard	HAWEN-standaard
Stabiliteit van de binnenboring	Tolerantie binnenboring	-	≤0,026 mm	≤0,015 mm
Compatibiliteit met groeftypes	Groef Hoek	-	≤1°	≤0,5°
Transmissieprecisie en levensduur	Uitloop	-	≤0,15 mm	≤0,05 mm
Levensduur	Corrosiebestendigheid (neutrale zoutsproeitest)	48u	72u	96u
Milieuvriendelijkheid	Beperking van gevaarlijke stoffen	-	Voldoet aan de EU-normen	Voldoet aan de EU-normen

Kernvoordelen

We beschikken over sterke technische R&D-mogelijkheden en uiterst nauwkeurige productieapparatuur. Tijdens het co-ontwerpen van toekomstige producten met klanten kan de technologie van HAWEN altijd de optimale oplossing verkennen en klantherkenning verwerven. We implementeren 100% online automatische kwaliteitscontrole en bereiken uiterst nauwkeurige precisieproductie door de volgende maatregelen:

● Broncontrole: controleer strikt de consistentie van grondstoffen vanaf de inkoopfase om stabiele materiaalprestaties te garanderen.

● Precisiebewerking: Gebruik uiterst nauwkeurige apparatuur voor geautomatiseerde verwerking om de maatnauwkeurigheid van het product te garanderen (bijvoorbeeld tolerantie van de binnenboring ≤0,015 mm).

● Volledige procesbewaking: real-time monitoring van productieparameters via een online detectiesysteem om afwijkingen tijdig te detecteren en te corrigeren.

● Consistente kwaliteitsborging: Elimineer handmatige bedieningsfouten om stabiele prestaties van elk product te garanderen.

● Hoog kwalificatiepercentage: het productiekwalificatiepercentage wordt gecontroleerd op 99,99% en het kwalificatiepercentage af fabriek bereikt 100%.

● Efficiëntieverbetering: Geautomatiseerde processen verminderen handmatige interventies en verlagen de productiekosten.

We oefenen strikte controle uit op de milieuvriendelijkheid van producten, van de selectie van grondstoffen tot de productie en verwerking:

● Milieuvriendelijke grondstoffen: gebruik 1215 automatenstaal om gevaarlijke stoffen te verminderen, waarbij wordt voldaan aan milieuvriendelijke materiaalnormen.

● Oppervlaktebehandeling: Gebruik galvaniseertechnologie, waarbij een laag zink op het oppervlak van een metaal- of staallegering wordt aangebracht door middel van chemische of elektrochemische methoden om het te beschermen tegen corrosie en roest door omgevingsfactoren.

● Milieucertificering: Alle producten voldoen aan internationale milieucertificeringen zoals ROHS en REACH om te garanderen dat er geen gevaarlijke stoffen in zitten.

● Productieproces: Geautomatiseerde productielijnen verminderen het energieverbruik en de afvalproductie, zonder dat er tijdens het hele proces handmatig contact nodig is. Via volledig automatische online testapparatuur ondergaat elk product een volledige inspectie van afmetingen, geometrische toleranties en oppervlaktedefecten voordat het af fabriek wordt afgeleverd om batchconsistentie te garanderen.

We hebben een langdurige ondersteunende samenwerking met bekende binnenlandse en buitenlandse motorfabrikanten en hebben uitgebreide erkenning gekregen. Met 20 jaar technische accumulatie optimaliseren we voortdurend de materiaalbezettingsgraad en productieprocessen. Onze producten zijn geslaagd voor de ISO9001- en IATF16949-kwaliteitssysteemcertificeringen, waardoor volledige traceerbaarheid wordt gegarandeerd, van de opslag van grondstoffen tot de levering van het eindproduct.

● Efficiënt R&D-team: snelle reactiesnelheid, waardoor ontwikkelingskosten en tijd worden bespaard; kan speciaal gevormde ontwerpen aanpassen die geschikt zijn voor de toepassingen van klanten op basis van hun industriële systeemvereisten.

● Productiecapaciteit: We beschikken over 120 sets uiterst nauwkeurige CNC-apparatuur, een volautomatische productielijn voor zwartmaken, een volautomatische ultrasone reinigingslijn en meer dan 10 sets automatische testapparatuur. De maandelijkse productiecapaciteit bereikt 300.000 stuks, met het huidige maandelijkse verkoopvolume van ongeveer 150.000-200.000 stuks en een maandelijkse overtollige capaciteit van 30%-50%.

Wij laten ons leiden door de ultieme marktvraag, waarbij de nadruk ligt op:✅

Efficiëntieverbetering en kostenreductie✅

Laag geluidsniveau en hoog kwalificatiepercentage✅

Milieubescherming

● Grotere flexibiliteit bij ontwerpwijzigingen

● Hoge efficiëntie en snelheid in het besluitvormingsproces

● Korte levertijd voor grondstoffen en diverse accessoires: Gelegen in de provincie Zhejiang, de "geboorteplaats van de productie in China", hebben we een rijke toeleveringsketen van leveranciers.

● Dankzij de betrouwbare, uiterst efficiënte en hoogwaardige oplossingen van HAWEN kunnen alle klanten omwegen vermijden. Als ze eenmaal voor ons kiezen, zullen ze terughoudend zijn om naar andere leveranciers over te stappen.

● Kiezen voor HAWEN betekent het verlagen van de ontwikkelingskosten, testkosten, productiekosten en after-sales servicekosten voor klanten.

Materiaalkeuze

1215 staal is een milieuvriendelijk automatenstaal dat geen gevaarlijke stoffen zoals lood bevat en beschikt over een uitstekende bewerkbaarheid, waardoor het geschikt is voor de vervaardiging van fijnmechanische onderdelen.

● Stabiele fysieke eigenschappen: De materiaaldichtheid wordt stabiel gehandhaafd op 7,85 g/cm³.

● Chemische samenstelling: Koolstof (≤0,09%), Mangaan (0,75%-1,05%), Fosfor (0,04%-0,09%) en Zwavel (0,26%-0,35%). Het relatief hoge zwavelgehalte verbetert de bewerkbaarheid en voldoet tegelijkertijd aan de milieunormen.

● Mechanische eigenschappen: uitstekende maatnauwkeurigheid; de treksterkte in warmgewalste toestand is 390-540 MPa, die na koudtrekken 490-755 MPa kan bereiken, met een hardheid van 160-190 HB, en kan direct worden verwerkt zonder warmtebehandeling.

● Leveringsvormen: Geleverd als warmgewalst rondstaal, koudgetrokken blanke staven en geslepen staven; Door middel van een koud extrusieproces kunnen verschillende dwarsdoorsnedevormen worden gevormd, waardoor materiaalverlies en verwerkingstijd worden bespaard.

● Bewerkbaarheid: Soepel snijden en goede spaanbreekprestaties verminderen gereedschapslijtage en verbeteren de oppervlakteafwerking; het is vooral geschikt voor massa-continue verwerking door geautomatiseerde apparatuur zoals automatische draaibanken en CNC-draaibanken; de slijtvastheid of corrosieweerstand kan worden verbeterd door oppervlaktecarbureren of vernikkelen.

Procesbeheersing

● Tolerantiecontrole binnenboring: Het bereiken van een hoge nauwkeurigheid van ±0,015 mm stelt extreem hoge eisen aan de verwerkingsapparatuur en processtabiliteit. Een dergelijk nauwkeurig tolerantiebereik vereist een hoge nauwkeurigheid van verwerkingsapparatuur (bijvoorbeeld CNC-bewerkingsmachines), hoogwaardige snijgereedschappen en stabiele processen (bijvoorbeeld temperatuurregeling, trillingsonderdrukking); elke kleine afwijking kan leiden tot problemen met de productkwaliteit. Ons bedrijf maakt gebruik van geavanceerde technologieën voor garantie: gerealiseerd door middel van uiterst nauwkeurige meetinstrumenten (bijv. Coördinaatmeetmachine (CMM), rondheidstester, profielmeetinstrument), strikte procescontrole (bijv. Statistische procescontrole (SPC)) en een stabiele verwerkingsomgeving om de consistentie van massaproductie te garanderen.

● Toepassingswaarde: In precisietransmissiesystemen heeft de tolerantie van de binnenboring rechtstreeks invloed op de pasnauwkeurigheid tussen onderdelen en assen, wat verband houdt met de transmissie-efficiëntie, geluidsbeheersing en levensduur van het product, en is een technische kernindicator voor hoogwaardige productie.

● We oefenen strikte controle uit op het gehele productieproces om de stabiliteit en duurzaamheid van producten tijdens gebruik te garanderen.

● Matching van materiaalprestaties: strikte controle van de materiaalhardheid en warmtebehandelingsprocessen om de slijtvastheid en vermoeiingssterkte te verbeteren.

Oppervlaktebehandeling - Galvaniseren

Omdat de V-riemschijf met enkele groef is gemaakt van metalen materialen, zullen zware gebruiksomstandigheden onvermijdelijk roest of corrosie van reserveonderdelen veroorzaken. Ons bedrijf heeft een professioneel en ervaren kern-R&D-team. Door jarenlange praktijkervaring en proeven hebben we een speciale oppervlaktebehandelingsformule voor dit product ontwikkeld en volautomatische galvaniseerapparatuur met een volautomatisch droogsysteem ingevoerd. De dikte van de gegalvaniseerde laag voldoet aan de binnenlandse, industriële en internationale normen en bereikt een afwerking op micronniveau. Er is tijdens het hele proces geen handmatig contact, wat de corrosieweerstand van producten verbetert, voldoet aan de industrienormen en het risico op productbotsingen als gevolg van handmatig contact verkleint.

Opmerking: Andere oppervlaktebehandelingsmethoden zoals zwart maken en vernikkelen zijn ook beschikbaar en kunnen worden aangepast aan de eisen van de klant.

Milieuvereisten

Alle producten voldoen aan de milieueisen op het gebied van materialen en oppervlaktebehandeling en worden ondersteund door certificeringsrapporten voor ROHS en REACH.

R&D- en aanpassingsmogelijkheden

Ons professionele technische R&D-team heeft 20 jaar diepgaande ervaring in de sector. We kunnen aan de behoeften van klanten voldoen en hun pijnpunten oplossen op basis van hun specifieke vereisten en toepassingsgebieden, en speciaal gevormde riemschijven aanpassen. We heten klanten van harte welkom om tekeningen voor maatwerk te verstrekken, inclusief op maat gemaakte producten met aangewezen grondstoffen en oppervlaktebehandelingen, en verwelkomen ook buitenlandse klanten om onze fabriek te bezoeken.

Synergie vanuit de nieuwe organisatiestructuur

De nieuwe organisatiestructuur stelt HAWEN in staat om op basis van effectieve samenwerking aan de verwachtingen van de klant te voldoen.

Binnenlandse klanten en marktaandeel

We hebben een strategische samenwerking op lange termijn met binnenlandse klanten zoals Sanjiang Electric, LG Tianjin en Nidec, met een samenwerkingsrelatie van meer dan tien jaar. Tot nu toe heeft ons bedrijf een marktaandeel van 20% op het gebied van V-riemschijven met enkele groef in China behaald.
