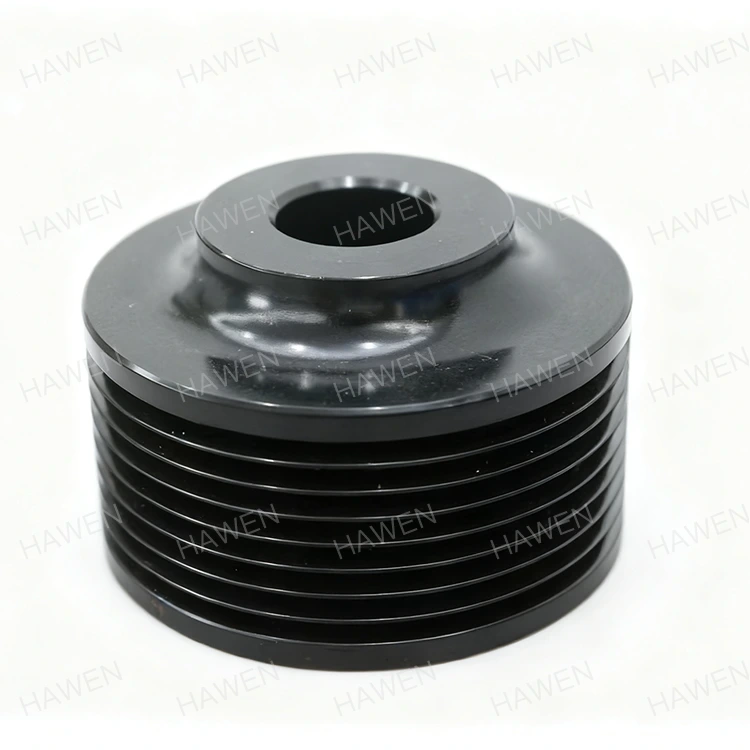

WebType Katrol

Structurele vorm- en ontwerplogica

De WebType Pulley heeft een geïntegreerde webstructuur, die de velg en de naaf verbindt via een doorlopend plaatachtig web. Vergeleken met spaakconstructies vermindert dit ontwerp structurele discontinuïteiten, waardoor een meer continu draagpad ontstaat wanneer de katrol wordt blootgesteld aan radiale en torsiebelastingen. Het is geschikt voor transmissiesystemen die een hoge stijfheid en structurele stabiliteit vereisen.

De dikte van het lijf, de rand en de naaf zijn doorgaans integraal gevormd of met hoge precisie geassembleerd, waardoor een hogere algehele stijfheid wordt geboden dan ontwerpen met een open frame. Dit regelt effectief de vervorming tijdens gebruik op middelhoge tot hoge snelheid.

Praktische impact van structuur op prestaties

De gesloten webstructuur van de Web Type Pulley zorgt voor een betere dynamische stabiliteit tijdens gebruik. Het continu dragende ontwerp vermindert het risico op plaatselijke trillingen, wat gunstiger is voor de prestaties van lagers en riemen op lange termijn. Tegelijkertijd helpt de integrale structuur de geometrische nauwkeurigheid van de riemgroeven te behouden, waardoor de kans op ongelijkmatige riemslijtage wordt verkleind.

Tijdens de krachtoverbrenging tolereert deze structuur koppelschommelingen goed, waardoor deze geschikt is voor industriële apparatuur die gedurende lange perioden continu werkt.

Materiaalconfiguratie en productieprocessen

Katrollen van het webtype ondergaan gewoonlijk een dynamische balancering tijdens de productie om te voldoen aan de stabiliteitseisen bij gemiddelde tot hoge snelheden.

Betrouwbaarheid en levensduuranalyse

Vanwege de doorlopende webstructuur zijn webtype katrollen minder gevoelig voor spanningsconcentratie bij herhaalde belasting. Vergeleken met lichtgewicht constructies zijn ze beter geschikt voor langdurige bedrijfsomstandigheden met hoge belasting. Ze vertonen een stabiele structurele duurzaamheid, vooral in systemen met een lage start-stopfrequentie maar lange single-run-tijden.

Typische toepassingsscenario's

Webtype katrollen worden vaak gebruikt in de volgende omgevingen:

Industriële ventilatoren en waterpompsystemen

Hoofdaandrijfeenheden voor werktuigmachines

Reductiemiddelen en uitgangsvermogen eindigen

Apparatuur voor continu gebruik in de mijnbouw en de metallurgie

Ze worden vaak geselecteerd voor toepassingen die een stabiele werking, hoge stijfheid en een lange levensduur vereisen.

Aanbevelingen voor selectie en aanpassing

Bij het selecteren van een katrol van het webtype moet rekening worden gehouden met factoren zoals het riemtype, het snelheidsbereik, het belastingsniveau en de asverbindingsmethode. Aanpassingsopties omvatten buitendiameter, groeftype, lijfdikte en asgatconfiguratie, die allemaal kunnen worden aangepast om aan specifieke toepassingsvereisten te voldoen.
