Hoe verminderen riemschijven trillingen in combinatie met waaiers en gewichten?

In elk systeem van roterende machines zijn trillingen de vijand. Het versnelt de slijtage, genereert lawaai, vermindert de efficiëntie en kan tot catastrofale storingen leiden als er niets aan wordt gedaan. Wanneer een riemaangedreven systeem een ​​waaier bevat (of het nu een ventilator, een pomp of een compressor is), neemt de kans op trillingen dramatisch toe. De waaier introduceert zijn eigen dynamische krachten, en deze krachten werken samen met de riemschijven, de riem en het gehele aandrijfsysteem. Het resultaat kan een complex trillingspatroon zijn dat moeilijk te diagnosticeren en nog moeilijker te elimineren is. Maar met het juiste ontwerp en de juiste techniek kunnen riemschijven een centrale rol spelen bij het verminderen van trillingen, en niet bij het veroorzaken ervan. Wanneer ze op de juiste manier worden gecombineerd met waaiers en balansgewichten, worden riemschijven onderdeel van een afgestemd systeem dat soepel loopt, zelfs bij hoge snelheden en onder wisselende belastingen.

De vraag hoe riemschijven trillingen verminderen in combinatie met waaiers en gewichten is een kwestie van dynamisch evenwicht, demping en systeemintegratie. Het omvat het begrijpen van de trillingsbronnen, de rol van elk onderdeel in de aandrijflijn en de technische technieken die kunnen worden gebruikt om ongewenste trillingen tegen te gaan. In dit artikel worden de technische principes achter trillingsreductie in riemaangedreven waaiersystemen onderzocht. We bespreken de bronnen van trillingen, de ontwerpkenmerken van riemschijven die bijdragen aan een soepele werking, de rol van balansgewichten en de overwegingen op systeemniveau die optimale prestaties garanderen. We zullen ook gedetailleerde specificaties voor onze producten verstrekkenRiemschijvenvan onze fabriek in Zhejiang Hawen Elektromechanisch Co., Ltd.

Inhoudsopgave

• 1. Wat zijn de bronnen van trillingen in een riemaangedreven impellersysteem?
• 2. Hoe beïnvloedt de katrolbalans de trillingen van het systeem?
• 3. Welke rol spelen balansgewichten bij trillingscontrole?
• 4. Hoe dempt het katrolontwerp trillingen?
• 5. Hoe worden riemschijven, waaiers en gewichten als systeem afgestemd?
• 6. Welke specificaties definiëren een trillingsreducerende riemschijf?
• 7. Veelgestelde vragen (FAQ)
• 8. Conclusie

1. Wat zijn de bronnen van trillingen in een riemaangedreven impellersysteem?

Om te begrijpen hoe riemschijven trillingen verminderen, moeten we eerst begrijpen waar trillingen vandaan komen. In een door een riem aangedreven waaiersysteem kunnen trillingen afkomstig zijn van verschillende bronnen. De eerste is onbalans in de roterende componenten. Een waaier die niet perfect uitgebalanceerd is, zal een middelpuntvliedende kracht genereren die met hem meedraait, waardoor een trilling van één keer per omwenteling ontstaat. Hetzelfde geldt voor de riemschijven. Als een katrol uit balans is, genereert deze zijn eigen trillingen. De tweede bron is een verkeerde uitlijning. Als de poelie en de waaieras niet perfect uitgelijnd zijn, zal de riem schuin lopen, waardoor zijdelingse krachten ontstaan ​​die trillingen veroorzaken. De derde bron zijn riemdefecten. Een riem met een stijve plek, een knobbel of een ongelijkmatige las zal een periodieke impact veroorzaken wanneer deze over de poelies loopt. De vierde bron is resonantie. Elk mechanisch systeem heeft natuurlijke frequenties. Als een trillingsbron, zoals de rotatiesnelheid van de waaier, overeenkomt met een natuurlijke frequentie, wordt de trilling versterkt. De vijfde bron zijn aerodynamische of hydraulische krachten. Bij ventilatoren en pompen genereert de waaier drukpulsen die trillingen in het systeem kunnen veroorzaken. De onderstaande tabel vat deze bronnen en hun kenmerken samen.

BijZhejiang Hawen Elektromechanisch Co., Ltd.heeft onze fabriek uitgebreide ervaring met het analyseren van trillingen in riemaangedreven systemen. We werken samen met onze klanten om de bronnen van trillingen te identificeren en riemschijven te selecteren die zijn ontworpen om deze te minimaliseren. Ons engineeringteam kan trillingsanalyses uitvoeren en aanbevelingen doen voor systeemoptimalisatie.

2. Hoe beïnvloedt de katrolbalans de trillingen van het systeem?

De balans van een riemschijf is een van de belangrijkste factoren bij het verminderen van trillingen in een riemaangedreven waaiersysteem. Een ongebalanceerde katrol creëert een middelpuntvliedende kracht die met de katrol meedraait. Deze kracht wordt overgebracht op de as, de lagers en de gehele constructie. De grootte van de kracht is evenredig met de massa van de onbalans, de afstand van de onbalans tot het rotatiecentrum en het kwadraat van de rotatiesnelheid. Dit betekent dat bij hoge snelheden zelfs een kleine onbalans een grote kracht kan creëren. Een onbalans van 10 gram bij een straal van 100 mm op een poelie die met 3.000 tpm draait, genereert bijvoorbeeld een kracht van ongeveer 10 kg. Bij 6.000 tpm genereert dezelfde onbalans een kracht van 40 kg. Deze kracht kan lagerslijtage, asmoeheid en overmatig geluid veroorzaken. Onderstaande tabel toont de relatie tussen onbalans, snelheid en kracht.

In onze fabriek balanceren we elke riemschijf volgens een hoge standaard. Wij maken gebruik van dynamische balanceermachines die de onbalans in twee vlakken meten en de hoeveelheid en locatie van de benodigde correctiegewichten aangeven. Onze standaard balanskwaliteit is G6.3 volgens ISO 1940, die geschikt is voor de meeste industriële toepassingen. Voor hogesnelheids- of precisietoepassingen kunnen we G2.5 of beter bereiken. Door ervoor te zorgen dat onze riemschijven nauwkeurig uitgebalanceerd zijn, helpen we onze klanten trillingen bij de bron te verminderen.

3. Welke rol spelen balansgewichten bij trillingscontrole?

Balansgewichten worden gebruikt om onbalans in roterende componenten te corrigeren. Het zijn kleine massa's die op een specifieke plek aan het onderdeel worden bevestigd om de onbalans tegen te gaan. In een riemschijf kunnen balansgewichten worden toegevoegd in de vorm van stelschroeven, gelaste lipjes of geboorde gaten. De sleutel is om het gewicht op de juiste locatie te plaatsen en ervoor te zorgen dat het stevig vastzit. Bij een door een riem aangedreven waaiersysteem worden balansgewichten gebruikt op zowel de waaier als de poelies. Normaal gesproken wordt de waaier eerst gebalanceerd en daarna worden de katrollen gebalanceerd. De balansgewichten op de katrollen zijn aangepast om de algehele trillingen van het systeem te minimaliseren. Dit komt omdat de trilling van het systeem de som is van de trillingen van alle componenten. Als de poelie in balans is om de resterende onbalans van de waaier tegen te gaan, kunnen de algehele trillingen worden verminderd. De onderstaande tabel vat de soorten balansgewichten en hun toepassingen samen.

Bij Zhejiang Hawen Electromechanical Co., Ltd. gebruikt onze fabriek precisiebalanceringstechnieken om ervoor te zorgen dat onze riemschijven correct uitgebalanceerd zijn. Ook kunnen wij katrollen leveren met vooraf geïnstalleerde balansgewichten of met voorzieningen voor veldbalancering. Ons engineeringteam kan helpen met het balanceren van het complete systeem, inclusief de waaier en de katrollen.

4. Hoe dempt het katrolontwerp trillingen?

Naast balans kan het ontwerp van een Belt Pulley door middel van demping bijdragen aan trillingsreductie. Demping is de dissipatie van energie uit een trillend systeem. Het vermindert de trillingsamplitude en helpt resonantie te voorkomen. Er zijn verschillende ontwerpkenmerken die demping aan een riemschijf kunnen toevoegen. De eerste is het gebruik van een gedeelde katrol of een katrol met een dempingslaag. Een gedeelde katrol heeft een laag rubber of elastomeer tussen de naaf en de velg. Deze laag werkt als een demper, absorbeert trillingsenergie en vermindert de overdracht van trillingen van de velg naar de naaf. De tweede is het gebruik van een afgestemde massademper. Dit is een kleine massa die met een verend element aan de poelie is bevestigd. De massa is zo afgestemd dat deze trilt op een frequentie die niet in fase is met de trilling van de katrol, waardoor deze wordt opgeheven. De derde is het gebruik van een geribbeld of vinnenontwerp. De ribben of vinnen vergroten het oppervlak van de katrol, wat kan helpen de warmte af te voeren en trillingen te verminderen. De onderstaande tabel vat deze dempingskenmerken en hun effectiviteit samen.

In onze fabriek bieden wij riemschijven aan met verschillende dempingsfuncties voor verschillende toepassingen. Ons engineeringteam kan u helpen bij het selecteren van het juiste ontwerp voor uw specifieke trillingsprobleem. We kunnen ook een poelie op maat ontwerpen met een afgestemde massademper of een ontwerp met gespleten naaf om aan uw eisen te voldoen.

5. Hoe worden riemschijven, waaiers en gewichten als systeem afgestemd?

Het verminderen van trillingen in een door een riem aangedreven waaiersysteem gaat niet alleen over het balanceren van afzonderlijke componenten. Het gaat erom het hele systeem zo af te stemmen dat de componenten samenwerken om trillingen te minimaliseren. Deze aanpak op systeemniveau is essentieel voor het bereiken van de laagst mogelijke trillingsniveaus. Het proces begint met de selectie van de riemschijven en de waaier. De katrollen moeten op een hoog niveau worden gebalanceerd, en de waaier moet op een nog hoger niveau worden gebalanceerd. De volgende stap is het uitlijnen van de poelies en de waaieras. Een verkeerde uitlijning is een belangrijke bron van trillingen en moet worden gecorrigeerd voordat er wordt geprobeerd uit te balanceren. De volgende stap is het controleren van de riemspanning. Een te losse riem zal slippen en trillen. Een te strakke riem zal de lagers overbelasten en trillingen veroorzaken. De juiste spanning wordt gespecificeerd door de riemfabrikant. De volgende stap is het toevoegen van balansgewichten aan het systeem als dat nodig is. Dit wordt gedaan door het systeem te laten draaien en de trillingen op verschillende punten te meten. Vervolgens worden de balansgewichten aangepast totdat de trillingen tot een minimum zijn beperkt. De onderstaande tabel vat de stappen voor het afstemmen van het systeem en hun doelstellingen samen.

Bij Hawen biedt onze fabriek ondersteuning op systeemniveau voor trillingsreductie. We kunnen gebalanceerde riemschijven leveren, helpen bij het uitlijnen en spannen, en trillingsanalyses ter plaatse uitvoeren. Ons doel is om onze klanten te helpen een zo soepel mogelijke werking van hun riemaangedreven waaiersystemen te bereiken.

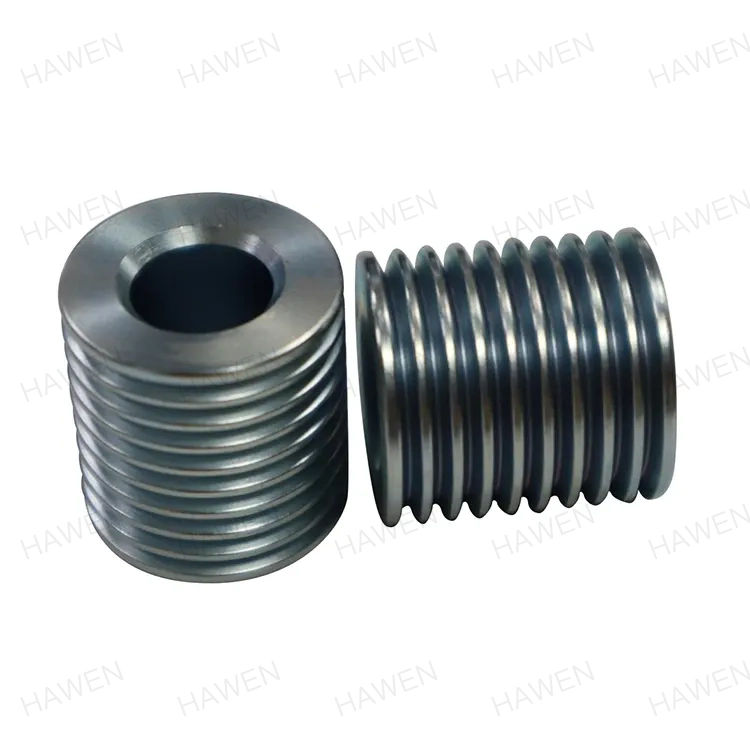

6. Welke specificaties definiëren een trillingsreducerende riemschijf?

De specificaties voor een trillingsreducerende riemschijf omvatten de balanskwaliteit, het materiaal, de dempingseigenschappen, de boringtolerantie en de oppervlakteafwerking. Onderstaande tabel geeft een samenvatting van deze specificaties voor onze riemschijven.

In onze fabriek vervaardigen wij riemschijven die aan deze specificaties en meer voldoen. We kunnen de balanskwaliteit, het materiaal en de dempingseigenschappen aanpassen aan uw specifieke toepassing. Ons engineeringteam kan u helpen bij het selectieproces en gedetailleerde technische gegevens voor uw project verstrekken.

7. Veelgestelde vragen (FAQ)

Vraag 1: Hoe veroorzaakt een onbalans van de poelie trillingen?

Antwoord: Een onbalans in de riemschijf veroorzaakt trillingen omdat de ongelijke massaverdeling een middelpuntvliedende kracht creëert die met de riemschijf meedraait. Deze kracht wordt overgebracht op de as, lagers en structuur, waardoor trillingen ontstaan ​​met de rotatiefrequentie (1x RPM). De grootte van de kracht neemt toe met het kwadraat van de snelheid, dus onbalans is problematischer bij hoge snelheden. Door de poelie in evenwicht te brengen, wordt deze kracht geëlimineerd en worden trillingen verminderd.

Vraag 2: Welke balansklasse moet ik opgeven voor mijn riemschijven?

Antwoord: De balansgraad is afhankelijk van het toerental en de toepassing. Voor algemene industriële toepassingen met snelheden tot 3.000 RPM is G6.3 doorgaans voldoende. Voor hogesnelheidstoepassingen (boven 3.000 tpm) of precisiemachines wordt G2.5 of beter aanbevolen. Onze fabriek kan u adviseren over de juiste balanskwaliteit voor uw specifieke toepassing.

Vraag 3: Kan ik een riemschijf in het veld balanceren?

Antwoord: Ja, veldbalancering is mogelijk voor grote katrollen of voor systemen die niet eenvoudig kunnen worden gedemonteerd. Bij veldbalancering wordt gebruik gemaakt van een trillingsanalysator om de trillingen te meten en vervolgens gewicht toe te voegen of te verwijderen op specifieke locaties op de poelie. Het vereist gespecialiseerde apparatuur en expertise. Onze fabriek kan veldbalanceringsdiensten of training voor uw onderhoudsteam verzorgen.

Vraag 4: Welke invloed heeft de riemspanning op trillingen?

Antwoord: De riemspanning heeft een aanzienlijk effect op trillingen. Een te losse riem zal slippen, waardoor hoogfrequente trillingen en geluid ontstaan. Een te strakke riem zal de lagers overbelasten en trillingen veroorzaken bij de rotatiefrequentie. De juiste spanning wordt gespecificeerd door de riemfabrikant en moet regelmatig worden gecontroleerd. Een goede spanning is essentieel voor een soepele werking.

Vraag 5: Wat is de beste manier om trillingen in een riemaangedreven impellersysteem te verminderen?

Antwoord: De beste manier om trillingen te verminderen is door alle potentiële bronnen aan te pakken. Balanceer de waaier en de poelies, lijn de assen uit, stel de juiste riemspanning in en voeg indien nodig demping toe. Een aanpak op systeemniveau is effectiever dan het aanpakken van individuele componenten. Onze fabriek kan een complete oplossing bieden, inclusief gebalanceerde riemschijven, uitlijningstools en trillingsanalysediensten.

8. Conclusie

Riemschijven spelen een cruciale rol bij het verminderen van trillingen wanneer ze worden gecombineerd met waaiers en balansgewichten. Door ervoor te zorgen dat de poelies precies in balans zijn, door de juiste dempingseigenschappen te selecteren en door het systeem als geheel af te stemmen, is het mogelijk om een ​​soepele, stille werking te bereiken, zelfs bij hoge snelheden en onder wisselende belastingen. De sleutel is om de bronnen van trillingen te begrijpen en deze systematisch aan te pakken. Bij Zhejiang Hawen Electromechanical Co., Ltd. beschikt onze fabriek over de expertise en de apparatuur om riemschijven te vervaardigen die voldoen aan de meest veeleisende eisen op het gebied van trillingsreductie. We gebruiken precisiebalancering, hoogwaardige materialen en geavanceerde dempingsontwerpen om ervoor te zorgen dat onze katrollen bijdragen aan een soepel lopend systeem. Of u nu een nieuw, door een riem aangedreven impellersysteem ontwerpt of problemen met een bestaand systeem oplost, wij kunnen u helpen.

Ons technische team is beschikbaar om te helpen met trillingsanalyse, poelieselectie en systeemafstemming. We kunnen gedetailleerde specificaties, balanceringsdiensten en ondersteuning ter plaatse bieden. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner voor industriële aandrijfsystemen over de hele wereld gemaakt.

Neem vandaag nog contact op met Zhejiang Hawen Electromechanical Co., Ltdom uw vereisten voor riemschijven te bespreken en te ontdekken hoe onze producten u kunnen helpen trillingen in uw riemaangedreven waaiersystemen te verminderen.
