Robotmotorjuk

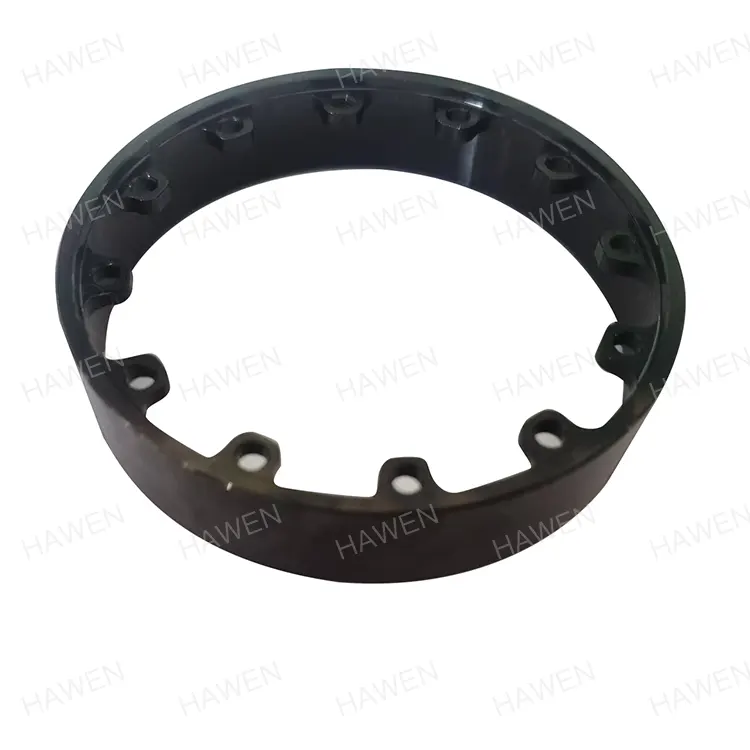

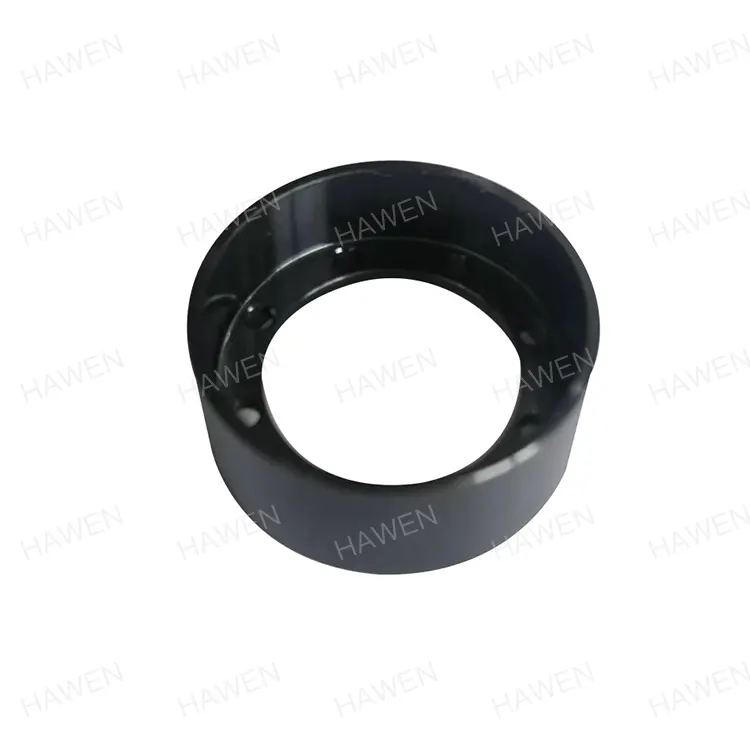

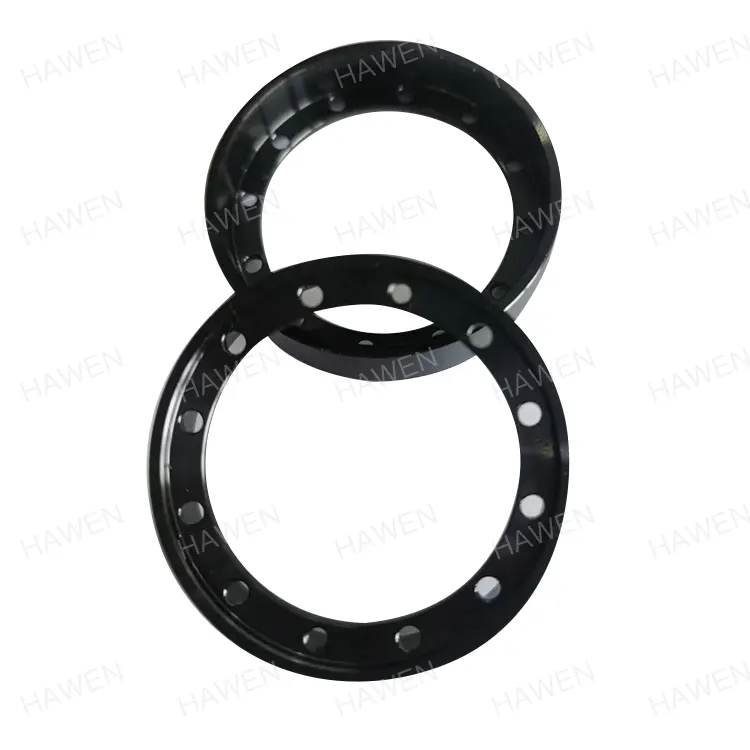

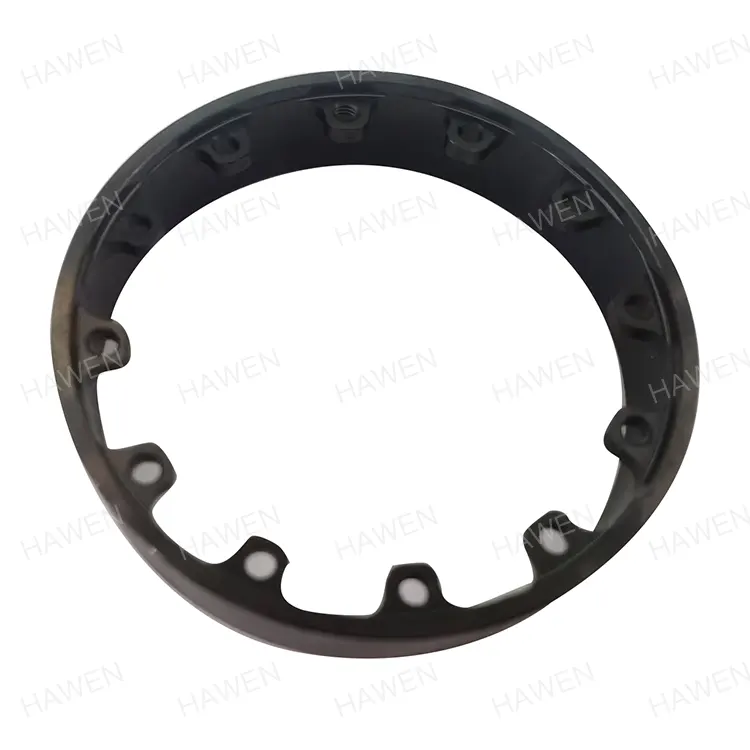

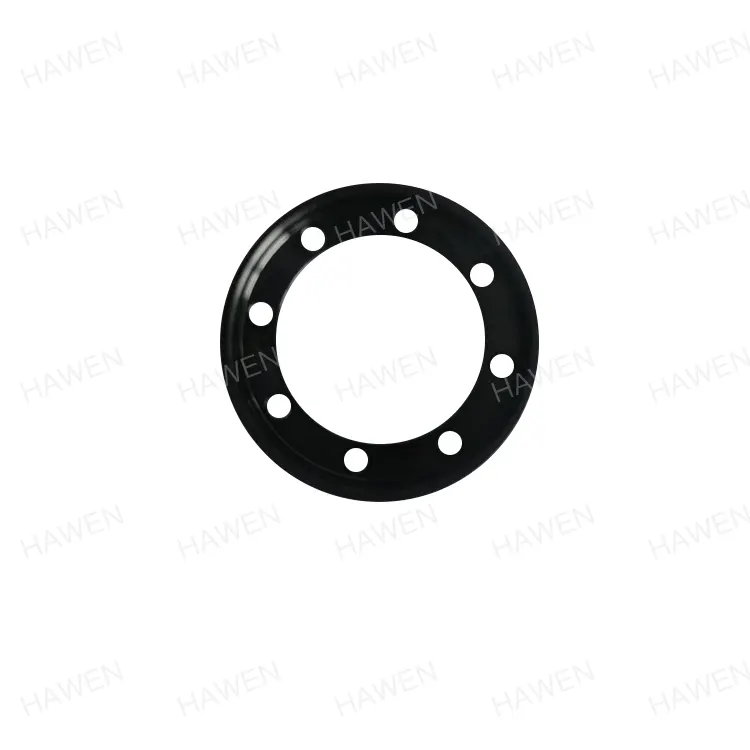

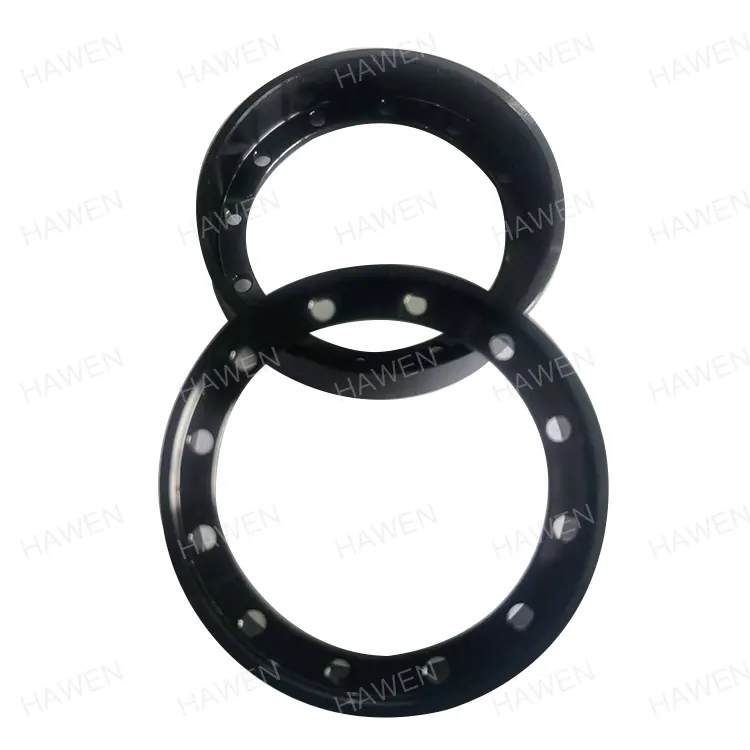

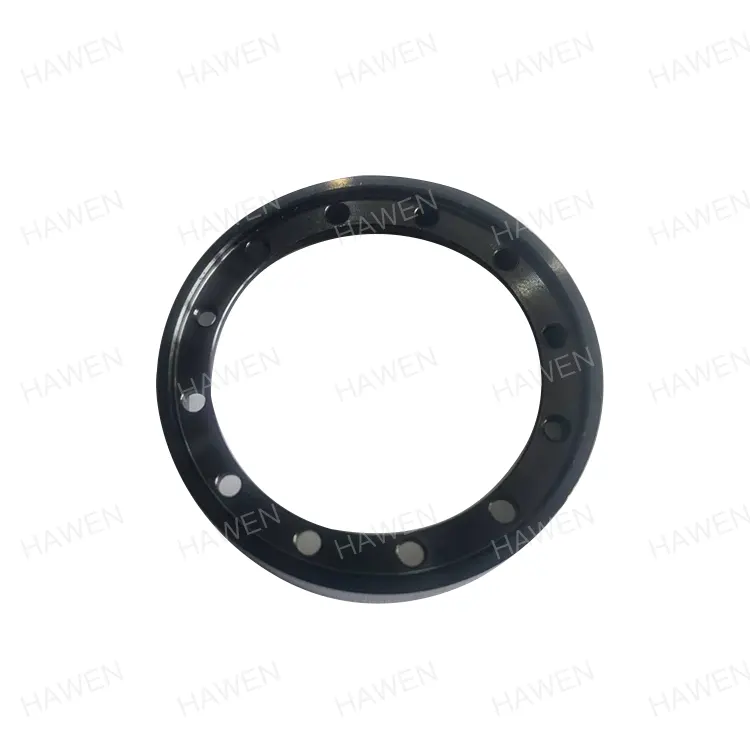

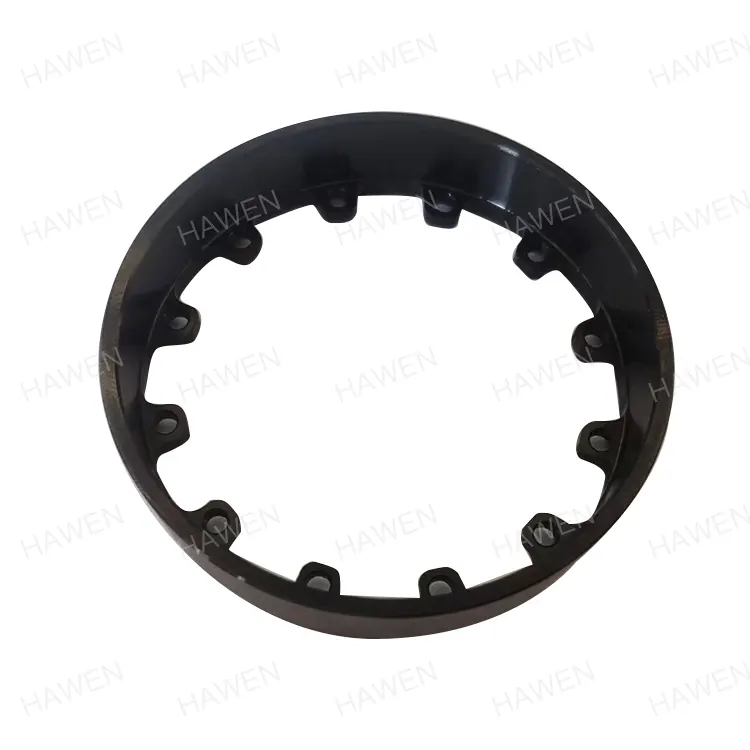

Robot Motor Yoke is een kernbasiscomponent voor robotservo-, koppel- en gewrichtsmotoren. Hoewel het een mechanisch structureel onderdeel lijkt te zijn, vervult het feitelijk drie kernfuncties: magnetische circuitgeleiding, structurele ondersteuning en warmteafvoer en elektromagnetische afscherming. Het bepaalt direct de koppeldichtheid, bedrijfsefficiëntie, stabiliteit en levensduur van motoren, waardoor het een onmisbaar sleutelonderdeel is voor uiterst nauwkeurige aandrijfsystemen in geavanceerde robots.

Haven (Trilion) is al meer dan 20 jaar nauw betrokken bij de machinebouwindustrie. Sinds 2023 richt het zich op de R&D en grootschalige productie van Robot Motor Yoke. Met volwassen processen, strikte kwaliteitscontrole en snelle aanpassingsmogelijkheden is het een hoogwaardige leverancier geworden van kernaccessoires voor robotmotoren in China, met een marktaandeel van 10% op de binnenlandse markt en het leveren van ondersteunende producten op de lange termijn voor veel toonaangevende huishoudelijke apparaten en robotbedrijven.

Kernproductparameters

Het gepromote Robot Motor Yoke maakt gebruik van gestandaardiseerde precisiebewerking en ondersteunt ook productie op maat op basis van klanttekeningen, aangepast aan de installatie- en prestatie-eisen van verschillende robotmotormodellen. De fundamentele kernparameters worden hieronder vermeld, allemaal geverifieerd door daadwerkelijke productie en klanttoepassingen:

Kernfuncties en toepassingswaarde

Als magnetisch circuitframework en structurele drager van robotmotoren is Robot Motor Yoke geen eenvoudige metalen fitting. De prestaties zijn direct gerelateerd aan de algehele werking van de motor en omvatten magnetische, mechanische en thermische afmetingen om een ​​efficiënte en stabiele werking van de motor te garanderen.

Vier kernfuncties

Gesloten magnetisch circuit

Bouwt een pad met lage weerstand voor permanente magneet- en ankermagnetische velden, waardoor de magnetische fluxverdeling nauwkeurig wordt beperkt, de magnetische fluxlekkage aanzienlijk wordt verminderd, het gebruik van het magnetische veld wordt verbeterd en outputreductie en abnormale verwarming veroorzaakt door magnetische verzadiging wordt vermeden, waardoor de energieomzettingsefficiëntie van de bron wordt geoptimaliseerd.

Structurele steun

Bevestigt permanente magneetpolen stevig en is bestand tegen wisselende belastingen van start-stop op hoge snelheid en frequente commutatie, waardoor structurele stijfheid en geometrische nauwkeurigheid tijdens bedrijf wordt gegarandeerd en vervorming van componenten bij hoge snelheden wordt voorkomen.

Warmteafvoer en elektromagnetische afscherming

Fungeert als een belangrijk warmtegeleidingspad om ijzer- en koperverliezen snel af te voeren en de temperatuurstijging onder controle te houden. Het onderdrukt ook effectief magnetische strooivelden om interferentie met encoders, sensoren en andere precisiecomponenten te voorkomen, waardoor de algehele EMC-prestaties worden verbeterd.

Prestatieverankering

Materiaalkeuze, verwerkingstechnologie, sectiedikte en andere parameters bepalen direct de koppeldichtheid, koppelrimpel en bedrijfsefficiëntie, en dienen als een kritische voorwaarde voor robotbediening met hoge precisie en hoge respons.

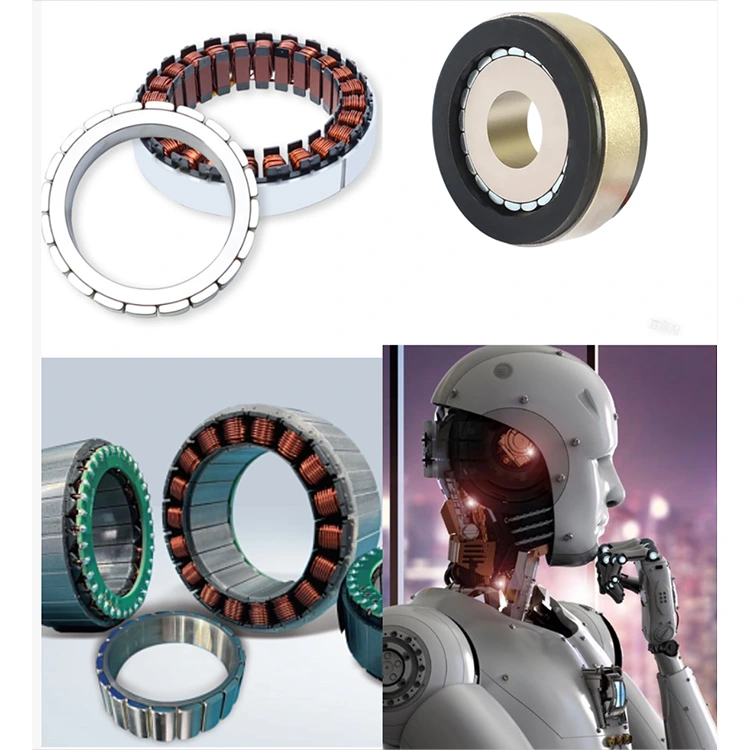

Toepasselijke motortypen en stroomafwaartse apparatuur

Dit Robot Motor Yoke is compatibel met verschillende mainstream-robotmotoren, die kernmodules van industriële robots, collaboratieve robots en humanoïde robots omvatten:

Servomotoren: gebruikt als statorjuk en rotorachterjuk, waarbij een compact formaat en een hoog koppel worden gecombineerd voor flexibele beweging met meerdere gewrichten.

Frameloze koppelmotoren: de ringstructuur kan rechtstreeks in robotverbindingen worden geïntegreerd, waardoor externe behuizingen overbodig worden en de koppeldichtheid en installatieflexibiliteit worden verbeterd.

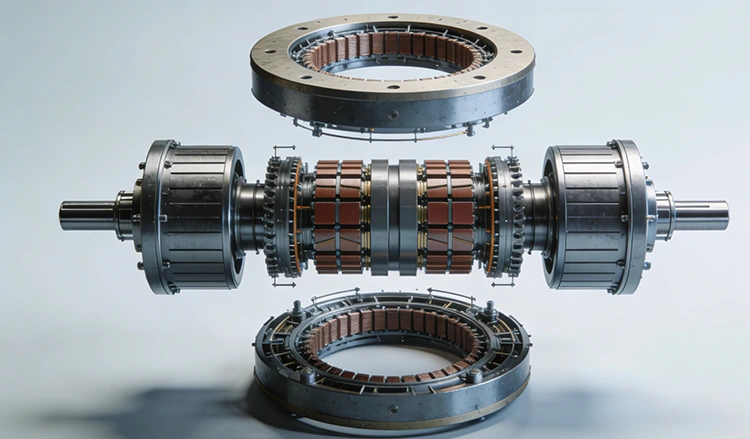

Axiale flux-/schijfmotoren: past zich aan aan dubbele back-yoke-structuren voor axiale magnetische circuits, met een plat ontwerp voor been- en tailleaandrijfmodules in humanoïde robots.

Kernloze motoren: kunnen dienst doen als motorbehuizing, waardoor het tandwielkoppel wordt geëlimineerd voor werking met lage rimpel en hoge respons in precisierobot-eindeffectoren.

Belangrijke kwaliteitsindicatoren en sectorbenchmarking

We controleren het gehele productieproces van Robot Motor Yoke volgens strikte normen, met kernprecisie-indicatoren die de algemene industriële benchmarks overtreffen en volledig voldoen aan de inkoopvereisten van hoogwaardige motorfabrikanten op het gebied van dimensionale stabiliteit, pasvorm van de montage en levensduur.

Prestatie-impact: Hoogwaardig robotmotorjuk kan de vermogensdichtheid van de motor direct met 15% -30% verhogen, meer dan 99% van de interferentie van magnetische velden onderdrukken, verlies van magnetische circuits verminderen, hoge elektromagnetische stress weerstaan ​​en een stabiele werking van de robot op lange termijn garanderen.

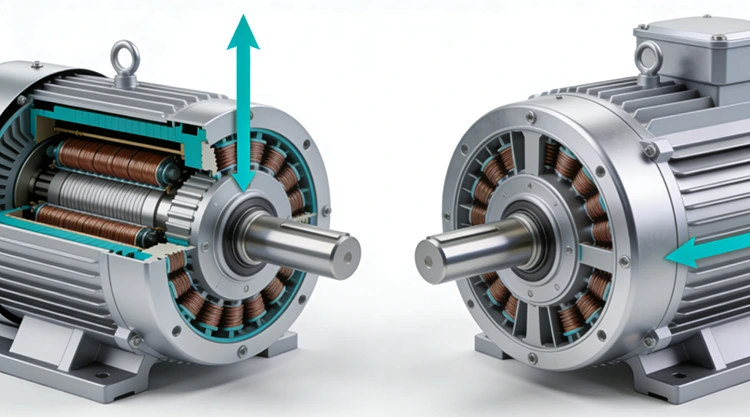

Axiale flux (links) versus radiale flux (rechts) dwarsdoorsneden

Materiaalselectie en procescontrole

Speciaal materiaal: 45 # hoogwaardig koolstofconstructiestaal

Het Robot Motor Yoke maakt gebruik van nationaal standaard 45# medium koolstofstaal met strikt gescreende eigenschappen die zijn aangepast aan de werkomstandigheden van de robotmotor:

● Koolstofgehalte: 0,42%–0,50%; dichtheid: 7,85 g/cm³; mangaan: 0,50%–0,80%; silicium: 0,17%–0,37%; lage fosfor- en zwavelverontreinigingen.

● Uitstekende uitgebreide mechanische eigenschappen: treksterkte ≥ 600 MPa, vloeigrens ≥ 355 MPa, rek ≥ 16%; hardheid HRC32–36 na afschrikken en ontlaten.

● Geoptimaliseerd via speciale warmtebehandeling, waarbij sterkte en taaiheid in evenwicht worden gebracht met uitstekende weerstand tegen vermoeidheid voor langdurig hoogfrequent motorgebruik.

Precisiebewerking en procescontrole

Een volledig gesloten regelsysteem zorgt voor hoge precisie en batchconsistentie:

● Binnengattolerantie gecontroleerd op ±0,005 mm; uitgerust met CMM, rondheidstester, contourmonitor en SPC statistische procescontrole.

● Strikt gecontroleerde verwerkingsomgeving om temperatuurschommelingen en trillingen te verminderen; uiterst nauwkeurige CNC-machines en speciaal gereedschap zorgen voor maatvoering.

● Volledige inspectie van binnenkomend materiaal, realtime monitoring van de warmtebehandeling en 100% eindproductinspectie om te voorkomen dat niet-conforme producten op de markt komen.

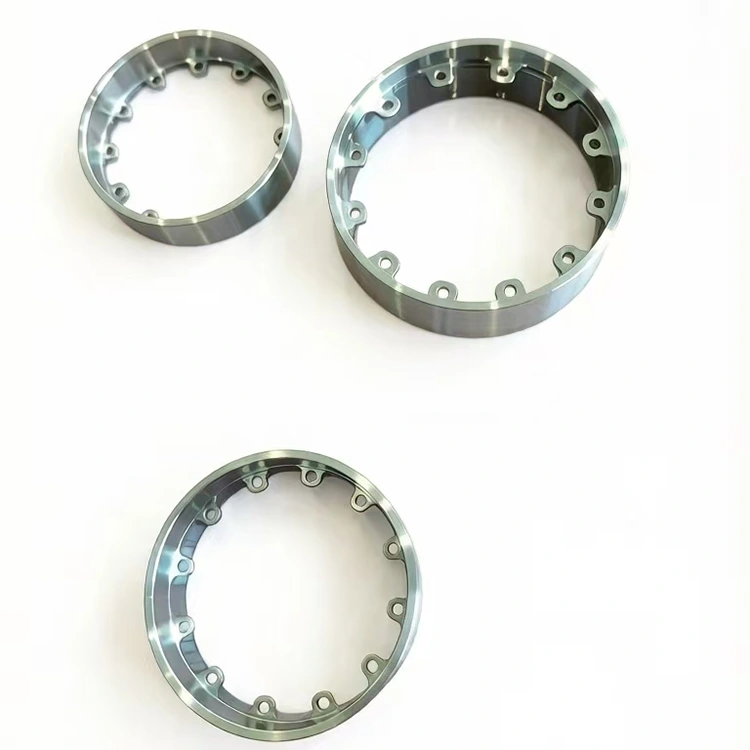

Oppervlaktebehandeling: volautomatische afwerking met zwarte oxide

Maakt gebruik van een zelfontwikkelde zwartoxideformule en een volautomatische productielijn zonder handmatig contact om schade en vervuiling te voorkomen:

● Geïntegreerd automatisch zwartoxide- en droogproces verbetert de corrosie- en roestbestendigheid volgens industrienormen.

● Ondersteunt aangepaste oppervlaktebehandelingen, waaronder galvaniseren, verzinken en vernikkelen voor speciale toepassingen.

Kernvoordelen van ondernemingen

Met meer dan 20 jaar ervaring in de productie van machines heeft Haven een compleet systeem opgebouwd, van R&D, productie en kwaliteitscontrole tot after-sales service, waardoor een gedifferentieerd concurrentievermogen ontstaat in de productie van Robot Motor Yoke en de pijnpunten van klanten op het gebied van inkoop, maatwerk en massaproductie effectief worden opgelost.

Voldoende capaciteit en stabiele levering

● 120 uiterst nauwkeurige CNC-machines, 1 volautomatische reinigingslijn, 25 professionele technici.

● Maandelijkse capaciteit: 30.000 eenheden; huidige maandelijkse verkoop: 10.000–20.000 eenheden, waardoor er 40%–50% capaciteit overblijft voor bulk- en spoedbestellingen.

● Betrouwbare toeleveringsketen in Zhejiang zorgt voor korte doorlooptijden van grondstoffen en een stabiele levering voor grootschalige, continue productie met meerdere variëteiten.

Volledig geautomatiseerde kwaliteitscontrole en vrijwel nul defecten

● 25 automatische inspectieapparaten voor het testen van volledige afmetingen, van binnenkomende materialen tot eindproducten.

● 100% online kwaliteitscontrole; productie slagingspercentage 99,99%, fabrieks slagingspercentage 100%.

● Gecertificeerd volgens ISO9001 en IATF16949; volledige traceerbaarheid van de productie met superieure consistentie en betrouwbaarheid.

Professionele technische ondersteuning en sterke maatwerk

● Toegewijd technisch team gespecialiseerd in jukprocesoptimalisatie en -ontwerp.

● Snelle reactie op maatwerk: productie op tekening, gespecificeerde materialen en oppervlaktebehandelingen.

● One-stop-ondersteuning, van ontwerpadvies, procesoptimalisatie en proefproductie in kleine batches tot massaproductie, waardoor de ontwikkelingscycli worden verkort en de kosten worden verlaagd.

Milieunaleving en kostenbeheersing

● Volledige naleving van EU ROHS en REACH met volledige certificeringsrapporten.

● Geautomatiseerde productie vermindert de handmatige tussenkomst en verbetert het materiaalgebruik, waardoor de kosten onder controle worden gehouden en tegelijkertijd een laag energieverbruik en een lage afvalemissie worden bereikt, waardoor de milieuprestaties en de kosteneffectiviteit in evenwicht worden gebracht.

Coöperatieve klanten en partnerschapsmodellen

Ons Robot Motor Yoke levert al meer dan tien jaar toonaangevende binnenlandse en internationale ondernemingen, waaronder Samsung, Haier en Nidec, een stabiele strategische samenwerking. Productkwaliteit en service worden zeer erkend met hoge terugkooppercentages.

Wij ondersteunen meerdere samenwerkingsmodellen:

● Bulkinkoop van gestandaardiseerde producten

● Maatwerkproductie op basis van klanttekeningen

● Proefproductie voor speciale specificaties

Wij heten klanten over de hele wereld welkom om onze fabriek te bezoeken voor inspectie en zakelijke samenwerking. Vertrouwend op ons volwassen productiesysteem en onze technische kracht helpen we klanten de ontwikkelings-, test-, productie- en after-saleskosten te verlagen om win-winresultaten op de lange termijn te bereiken.
