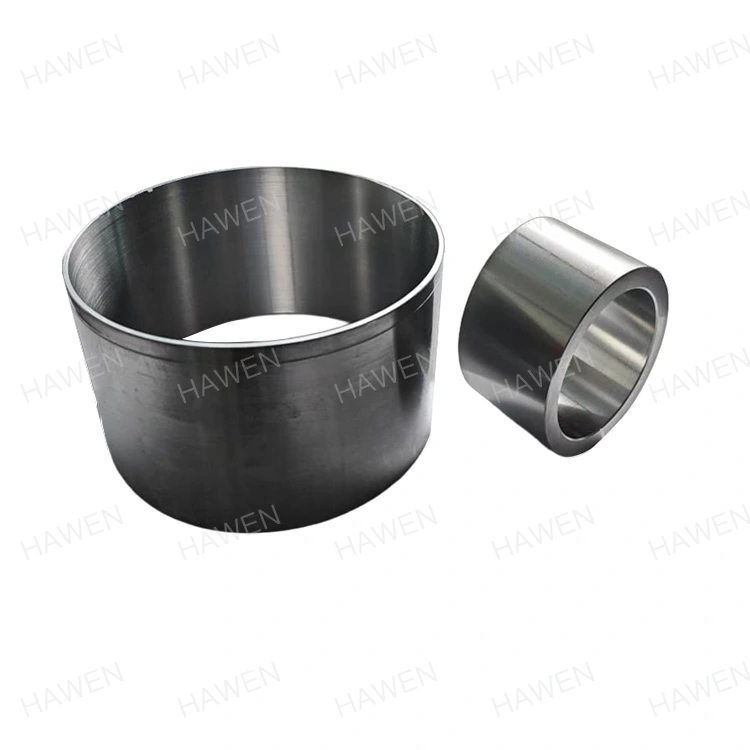

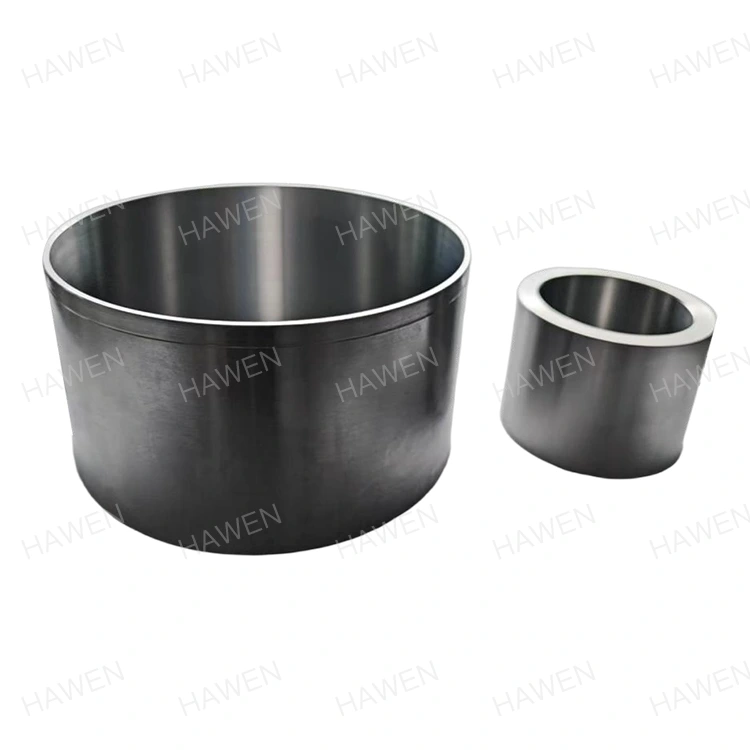

Rotorkern van elektrische motor

HAWEN is een gevestigde leverancier van de elektromotorrotorkern en geavanceerde roterende aandrijfassemblages. Gesteund door twintig jaar productie-ervaring, verwerken we componenten met behulp van 20 # koolstofstaal en 42CrMo-gelegeerd staal. Het geautomatiseerde productiecentrum past geavanceerde reinigings- en passivatiebehandelingen toe om langdurige slijtvastheid en structurele integriteit te garanderen in diverse zware industriële systemen.

Rotatie-efficiëntie in elektromechanische systemen

Moderne industriële automatisering is sterk afhankelijk van de continue efficiëntie van roterende aandrijvingen. Binnen deze aandrijfsystemen bepaalt de integratie van een geoptimaliseerde elektromotorrotorkern de algehele efficiëntie van de aandrijfconstructie door elektromagnetische verliezen te verminderen en een snelle koppelrespons te garanderen. Hogesnelheidsautomatiseringsapparatuur, robotverbindingen en elektrische aandrijflijnen vereisen roterende componenten die zijn ontworpen om de traagheid te minimaliseren en tegelijkertijd de magnetische fluxdichtheid te maximaliseren.

Om aan de strenge eisen van voortdurende industriële verschuivingen te voldoen, moeten roterende eenheden de opbouw van wervelstromen voorkomen en overmatige thermische stijging tegengaan. Het gebruik van hooggeleidende grondstoffen die tot exacte geometrische vormen zijn verwerkt, zorgt ervoor dat de elektrische aandrijving op de maximale thermodynamische limiet draait. Deze mechanische stabiliteit heeft rechtstreeks invloed op het vermogen, de positionele nauwkeurigheid en de operationele levensduur van geautomatiseerde fabrieksmachines.

Robotachtige gewrichtsbescherming en dynamiek

Industriële robotgewrichten vereisen compacte servoaandrijvingen met een hoog koppel die snelle start-stopcycli kunnen uitvoeren zonder positioneringsfouten. De interne roterende assemblages zijn ontworpen om zware torsiespanningen te weerstaan, terwijl de nauwkeurige concentriciteit behouden blijft. Door de radiale slingering te verminderen, voorkomen de roterende componenten microscopische verschuivingen die gedurende miljoenen cycli leiden tot tandwielslijtage en mechanisch falen.

Integratie van aerodynamische energieopwekking

In wind- en stoomturbines werken zware roterende onderdelen in onvoorspelbare buitenomgevingen die onderhevig zijn aan wisselende mechanische belastingen. Deze systemen maken gebruik van gespecialiseerde configuraties, zoals open, schuine sleuven en speciale ventilatiesleuvenplaten, om ervoor te zorgen dat de warmte snel wordt afgevoerd. Efficiënt thermisch beheer beschermt de gewikkelde koperconstructies en zorgt voor een stabiele stroomtoevoer naar het elektriciteitsnet.

Nieuwe energietractiesystemen

Tractiemotoren voor elektrische en hybride aandrijflijnen vereisen extreem hoge vermogensdichtheden om de actieradius en voertuigacceleratie te optimaliseren. De interne roterende elementen moeten werken met hoge rotatiesnelheden, vaak hoger dan 15.000 tpm. Het bereiken van consistente prestaties bij deze snelheden vereist een strenge kwaliteitscontrole tijdens de productie om ervoor te zorgen dat de grondstoffen niet vervormen onder extreme middelpuntvliedende krachten.

Geavanceerde metallurgische eigenschappen voor operaties onder hoge spanning

Het selecteren van het juiste materiaal is van cruciaal belang om te voldoen aan de mechanische en elektrische eisen van de eindtoepassing. De metallurgische kenmerken van de staalsoorten bepalen voor elk onderdeel de vloeigrens, weerstand tegen vermoeiing en bewerkingsgemak.

Constructief staal met laag koolstofgehalte (20 # koolstofstaal)

Dit constructiestaal biedt uitstekende lasbaarheid en taaiheid, waardoor het ideaal is voor standaard mechanische assemblages. Het beschikt over een stabiele magnetische permeabiliteit, waardoor kernverliezen in standaard motortoepassingen worden verminderd. Componenten vervaardigd uit deze kwaliteit zijn in hoge mate aanpasbaar en passen zich gemakkelijk aan gespecialiseerde ontwerpen aan die hoge precisie vereisen tijdens massaproductie.

Chroom-molybdeenstaal met ultrahoge sterkte (42CrMo-gelegeerd staal)

Voor toepassingen waarbij mechanische belasting en slagvastheid van het grootste belang zijn, levert dit gelegeerde staal uitzonderlijke prestaties. Het vertoont een hoge hardbaarheid en vertoont geen broosheid, waardoor het hoge vermoeidheidslimieten kan handhaven. Het chemische ontwerp omvat chroom en molybdeen, wat zorgt voor een diepe verharding tijdens de warmtebehandeling en een uitstekende taaiheid bij lage temperaturen onder schokbelastingen.

Middelgrote koolstofstaaleigenschappen (45# koolstofstaal)

Deze structurele kwaliteit van medium koolstof bevat 0,42% tot 0,50% koolstof, met een dichtheid van 7,85 g/cm³. De samenstelling bevat 0,50% tot 0,80% mangaan en 0,17% tot 0,37% silicium, met strikt gecontroleerde onzuiverheden. Het biedt uitstekende uitgebreide mechanische eigenschappen, met een treksterkte van ≥600 MPa en een vloeigrens van ≥355 MPa. Nablussen bij 840°C en temperen tussen 560°C en 600°C optimaliseert de hardheid tot HRC 22-34.

Dimensionale verificatie en geometrische uitlijning

Om mechanische trillingen en hoogfrequent geluid in roterende machines te voorkomen, moeten componenten aan strikte maatgrenzen voldoen. Zelfs kleine afwijkingen in de geometrie kunnen een asymmetrische magnetische trekkracht veroorzaken, wat snelle slijtage van de lagers en catastrofale uitval van de apparatuur tot gevolg heeft. Tijdens werking op hoge snelheid voorkomt het handhaven van de concentriciteit van de rotorkern van de elektromotor schadelijke trillingen en zorgt voor een soepele rotatie-energieoverdracht.

Geautomatiseerde productieapparatuur met hoge precisie garandeert een consistente dimensionale controle tijdens grootschalige productie. Kritische parameters, zoals de tolerantie van de binnenboring, worden strikt gehandhaafd op ≤0,005 mm. Door deze nauwe toleranties te standaardiseren, kunnen de voltooide assemblages naadloos op de motorassen worden geïntegreerd, zonder dat handmatige aanpassingen nodig zijn tijdens de laatste montagefase.

Uitgebreide metrologie en kwaliteitsinspectie

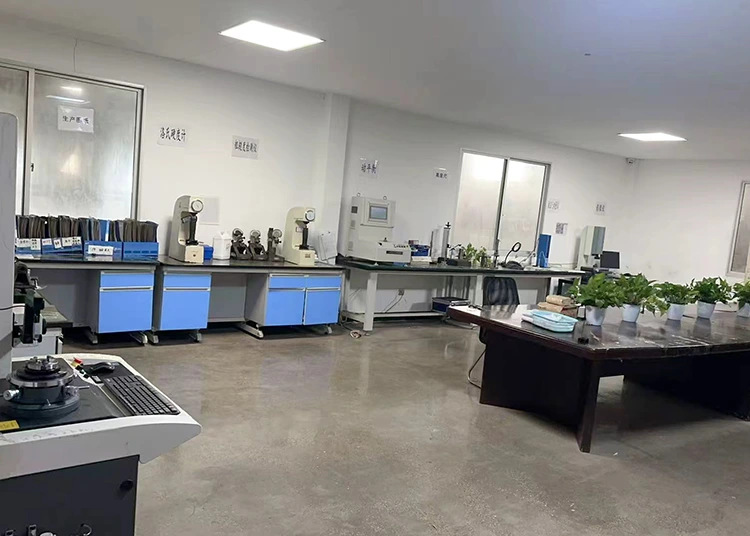

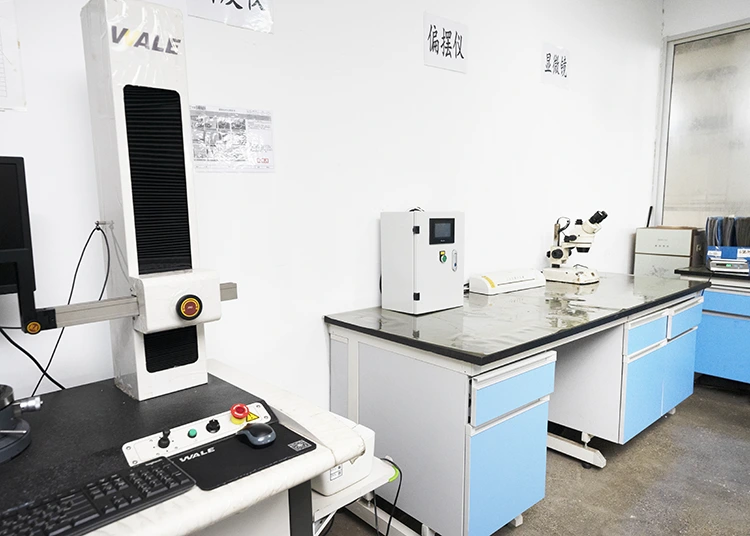

De kwaliteitsborging wordt gehandhaafd via geavanceerde metrologietools die zich direct op de productievloer bevinden. Coördinatenmeetmachines (CMM) verifiëren meerassige coördinaten, terwijl gespecialiseerde rondheidstesters en profielmeetinstrumenten de cirkelvormige consistentie van de binnen- en buitendiameters evalueren. Statistische procescontrole (SPC) wordt gebruikt om productietrends in realtime te volgen, waardoor dimensieafwijking wordt voorkomen voordat deze de technische limieten overschrijdt.

Grondstofselectie en milieubewuste productie

Het inkopen van consistente, hoogwaardige grondstoffen vormt de basis van kwaliteitscontrole. De productiefaciliteit maakt gebruik van milieuvriendelijk 1215 koolstofarm vrijsnijdend staal voor specifieke projecten om de voetafdruk van gevaarlijke stoffen te verkleinen en tegelijkertijd de bewerkbaarheid te verbeteren. Alle materialen voldoen aan de internationale RoHS- en REACH-normen, ondersteund door geverifieerde analytische laboratoriumrapporten.

Protocollen voor oppervlaktebehandeling voor extreme omgevingen

Roterende stalen onderdelen worden vaak gebruikt in uitdagende industriële omgevingen waar blootstelling aan vocht, snijvloeistoffen en zwevende deeltjes de oxidatie kunnen versnellen. Op onbeschermde oppervlakken ontstaat snel roest, waardoor de mechanische pasvorm in gevaar komt en er metaalresten in de motorbehuizing terechtkomen.

Om deze problemen tegen te gaan, maakt de fabriek gebruik van een volledig geautomatiseerd, contactloos reinigings- en passivatieproces. Door gebruik te maken van een door een transportband aangedreven wassysteem geïntegreerd met een hoogefficiënte drooglijn, worden de producten gereinigd, behandeld en verpakt zonder handmatig contact. Dit voorkomt besmetting met huidolie, vermindert het risico op krassen door fysieke schokken en zorgt ervoor dat de onderdelen in onberispelijke, installatieklare staat bij de assemblagefabriek aankomen.

Diverse aanpassingsopties voor coatings

Terwijl standaard chemische passivatie componenten beschermt onder typische magazijn- en assemblageomstandigheden, kunnen gespecialiseerde omgevingen verbeterde barrières vereisen. De faciliteit biedt verschillende op maat gemaakte afwerkingsopties om aan specifieke vereisten te voldoen, waaronder standaard galvaniseren, verzinken, vernikkelen en volledig geautomatiseerde zwarte oxidebehandelingen die de corrosieweerstand verbeteren zonder de kritische fysieke afmetingen te veranderen.

Productiemogelijkheden en technische specificaties

De onderstaande tabel vat de technische specificaties samen van onze standaard, nauwkeurig bewerkte kernproducten:

Waarom voor ons kiezen

Door samen te werken met een ervaren productiefaciliteit bent u ervan verzekerd dat uw productielijnen voorzien blijven van zeer consistente, op kwaliteit geteste mechanische componenten. Onze infrastructuur is geoptimaliseerd om waarde en betrouwbaarheid op de lange termijn te leveren:

• Volledig geautomatiseerde infrastructuur:De fabriek beschikt over 10 volledig geautomatiseerde productielijnen, compleet met een geïntegreerde oppervlaktereiniging en geautomatiseerde zwartoxidelijn. Dit minimaliseert handmatige verwerkingsfouten en garandeert een hoge herhaalbaarheid bij productieruns met grote volumes.
• Aanzienlijke productieruimte:Met een totale maandelijkse capaciteit van ongeveer 5 miljoen eenheden en huidige maandelijkse zendingen van 3 tot 4 miljoen eenheden, beschikt de faciliteit over een capaciteitsbuffer van 40% tot 60% om snelle projectopschaling en plotselinge veranderingen in de vraag op comfortabele wijze te ondersteunen.
• Wereldwijde auto- en apparatenervaring:Het productieteam onderhoudt langdurige strategische partnerschappen met autofabrikanten van wereldklasse, waaronder Nidec, Midea, Gree, LG, Huilu en Wolong, wat bewijst dat we in staat zijn om aan strenge kwaliteitsnormen te voldoen.
• Strenge kwaliteits- en milieuaudits:Kwaliteitscontrole begint bij de inkoop van grondstoffen, wat een stabiel processucces van 99,995% oplevert. Alle zendingen ondergaan een 100% inspectie voordat ze de faciliteit verlaten en voldoen volledig aan de EU RoHS- en REACH-milieurichtlijnen.

Veelgestelde vragen

Welke ontwerpconfiguraties kunnen worden aangepast voor een elektromotorrotorkern?

Wij verzorgen volledig maatwerk volgens aangeleverde technische tekeningen. Ons engineeringteam kan de afmetingen, interne boorprofielen, sleufgeometrieën en grondstofspecificaties aanpassen, zoals het gebruik van 20# koolstofstaal, 42CrMo gelegeerd staal of 45# koolstofstaal, zodat ze overeenkomen met specifieke elektromechanische parameters.

Hoe voorkomt het contactloze passivatieproces roest?

De contactloze oppervlaktebehandelingslijn voert de componenten door geautomatiseerde chemische reinigings- en passivatiebaden voordat ze in een afgesloten heteluchtkamer worden gedroogd. Het elimineren van handmatig contact voorkomt door zweet veroorzaakte oxidatie en garandeert dat de onderdelen vóór installatie roestvrij blijven.

Welke testprotocollen worden gebruikt om de nauwkeurigheid van de binnenboring te garanderen?

Elke batch wordt gecontroleerd met behulp van coördinatenmeetmachines (CMM) en zeer nauwkeurige rondheidstesters. We controleren strikt de cilindriciteit van de boring tot ≤0,01 mm voor onze standaard 20# koolstofstalen eenheden, waarmee de typische industrienorm van ≤0,015 mm wordt overschreden.

Voldoen de grondstoffen aan de internationale milieurichtlijnen?

Ja. Alle grondstoffen, waaronder 1215 koolstofarm vrijsnijdend staal en verschillende legeringskwaliteiten, ondergaan strenge chemische tests. Elke geleverde batch wordt ondersteund door officiële REACH- en RoHS-conformiteitscertificaten.

Hoe gaat de fabriek om met plotselinge stijgingen van het productievolume?

Onze productiefabriek in de provincie Zhejiang beschikt over een actieve capaciteitsreserve van maximaal 2 miljoen eenheden per maand. Hierdoor kunnen we de productie schalen en verzendschema's aanpassen zonder de doorlooptijden of productconsistentie te beïnvloeden.

Engineered Precision en productieleiderschap

Met meer dan twintig jaar toegewijde ervaring in precisiemechanische verwerking blijft de productiefaciliteit betrouwbare technische oplossingen leveren voor uitdagende industriële omgevingen. Door elke fase van het proces te controleren – van metallurgische inspectie en CNC-geautomatiseerde bewerking tot contactloze chemische passivatie – zorgen we ervoor dat elk roterend onderdeel aan hoge prestatienormen voldoet. VertrouwenHAWENom de precisie, capaciteit en consistentie te leveren die nodig is om uw volgende generatie hoogefficiënte motorsystemen aan te drijven.
