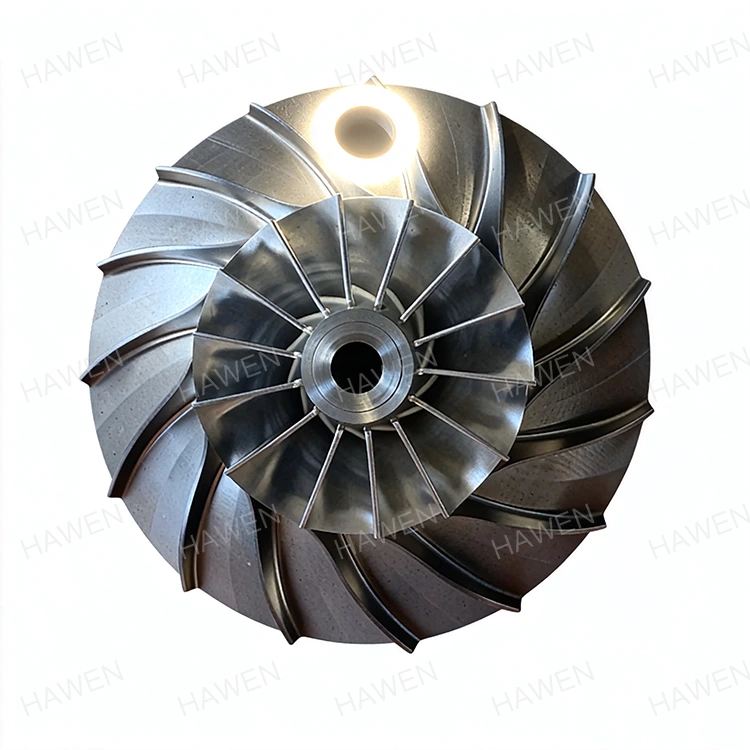

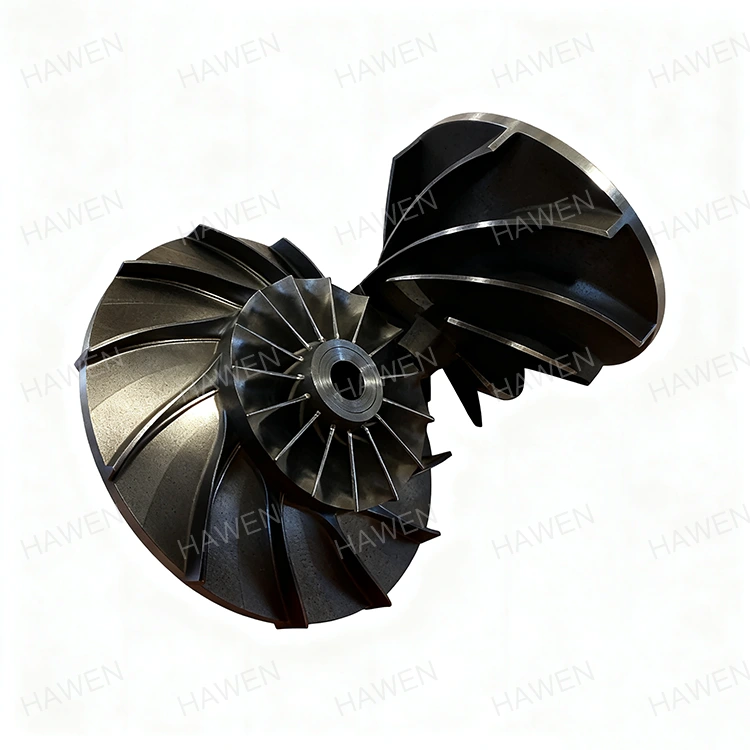

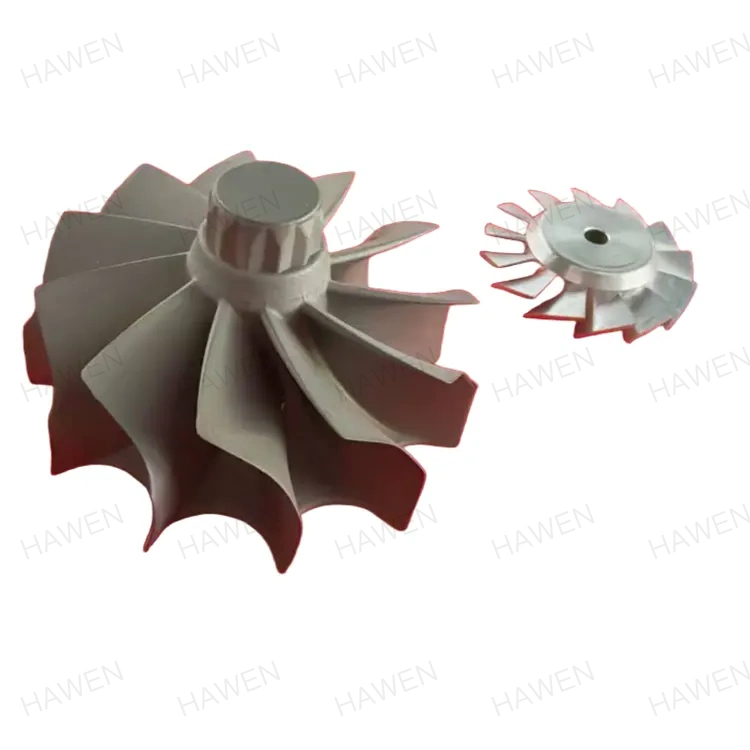

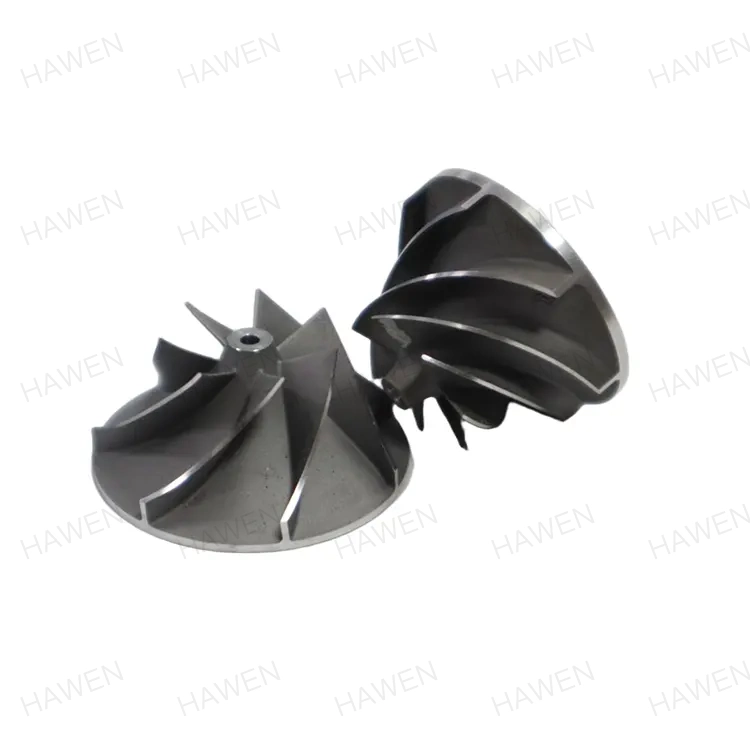

Waaier van aluminiumlegering

Lichtgewicht en hoogwaardig materiaalvoordeel

Een waaier van aluminiumlegering biedt een aanzienlijke gewichtsvermindering vergeleken met stalen of gietijzeren waaiers, wat de pompefficiëntie verbetert en het energieverbruik van de motor vermindert.

De typische gebruikte materialen, zoals aluminiumlegeringen uit de ADC12- of 70-serie, zorgen voor:

Lage dichtheid voor verminderde rotatietraagheid

Goede thermische geleidbaarheid voor efficiënte warmteafvoer

Voldoende sterkte voor toepassingen met matige druk

Weerstand tegen corrosie in milde waterige omgevingen

Productie-uitdagingen en precisievereisten

Dimensionale gevoeligheid

Aluminiumlegeringen zijn gevoelig voor vervorming tijdens de bewerking vanwege de lage stijfheid en thermische uitzetting. Waaiers met hoge precisie vereisen:

Interne boringtolerantie ≤ 0,01 mm

Boringrondheid ≤ 0,005 mm

Consistente schoepgeometrie om de hydraulische efficiëntie te behouden

Milieucontrole

De werkplaatstemperatuur moet tussen de 20 en 25 °C worden gehouden

Vochtcontrole is essentieel om oppervlakteoxidatie en microscheurtjes te voorkomen

Snijvloeistoffen en gereedschapsselectie zijn geoptimaliseerd om vervorming en spanning te minimaliseren

Technische oplossingen en geautomatiseerde productie

HAWEN past geavanceerde CNC-bewerkingen, geautomatiseerde metingen en procescontrole toe om deze uitdagingen te overwinnen:

Precisie CNC-frezen en draaien zorgen voor nauwe maattoleranties

Volledig geautomatiseerde reinigings-, passivatie- en anodiseerlijnen voorkomen oppervlakteverontreiniging

Procesmonitoring maakt vroegtijdige detectie van defecten mogelijk en minimaliseert uitval

Dynamische balancering zorgt voor een soepele werking van de pomp bij hoge toerentallen

Technische specificaties

Toepassingsscenario's

Waaier van aluminiumlegering wordt veel gebruikt in toepassingen die lichtgewicht, efficiënte en corrosiebestendige waaiers vereisen:

Droogmachines en wasapparatuur: Een lager rotorgewicht vermindert de motorbelasting

HVAC- en circulatiepompen: verbeterde energie-efficiëntie in schone vloeistofsystemen

Irrigatie- en lichtindustriële pompen: waterafgifte met matige druk

Chemische of voedselverwerking: niet-schurende vloeistoffen met een lage viscositeit

Voorgestelde beelden:

Pompsamenstellen in drogers

HVAC-circulatiesystemen

Licht industriële watersystemen

Prestatievoordelen

Lichter dan staal of gietijzer, waardoor het energieverbruik van de pomp wordt verminderd

Uitstekende thermische geleidbaarheid verbetert het warmtebeheer

Hoge maatprecisie zorgt voor een stabiele stroming en lage trillingen

Oppervlaktebehandeld aluminium is bestand tegen milde corrosie, waardoor de levensduur wordt verlengd

Kwaliteitscontrole en certificering

Inspectie en traceerbaarheid van grondstoffen

CNC-bewerkingen gecontroleerd via SPC-systemen

Dynamische balancering getest op naleving van ISO 1940 G6.3

Oppervlaktebehandeling geïnspecteerd op dikte, ruwheid en passivatiekwaliteit

Voorgestelde beelden:

CNC-bewerkingslijn

Passiverings- en anodisatieproductielijn

Maatinspectie met CMM

Klantwaarde en technische ondersteuning

Op maat gemaakte ontwerpen voor OEM- en industriële toepassingen

Snelle prototyping en monsterlevering voor systeemtesten

Langdurige levering voor massaproductie

Lagere operationele kosten dankzij het lichtgewicht en uiterst nauwkeurige ontwerp

Voorgestelde beelden:

Engineeringteam dat stromingssimulatie uitvoert

Fabrieksassemblagelijnen

Installaties van klantprojecten

Veelgestelde vragen (FAQ)

Vraag 1: Kunnen waaiers van aluminiumlegering vloeistoffen met een hoge viscositeit aan?

A: Over het algemeen geschikt voor vloeistoffen met een lage tot gemiddelde viscositeit; Voor vloeistoffen met een hoge viscositeit kunnen halfopen of open stalen waaiers nodig zijn.

Vraag 2: Hoe wordt vervorming tijdens de productie voorkomen?

A: Door middel van CNC-bewerking, omgevingscontrole, geoptimaliseerde snijparameters en dynamisch balanceren.

Vraag 3: Zijn er oppervlaktebehandelingen beschikbaar voor corrosiebescherming?

EEN: Ja. Passivering, anodiseren en polijsten kunnen worden toegepast op basis van de toepassingsvereisten.

Vraag 4: Kan ik bestellen op basis van aangepaste tekeningen of prestatiespecificaties?

A: Ja, we bieden volledige maatwerk om te voldoen aan de vereisten voor debiet, opvoerhoogte en rotatiesnelheid.

Vraag 5: In welke industrieën worden gewoonlijk waaiers van aluminiumlegeringen gebruikt?

A: Wasmachines, HVAC-systemen, licht industriële waterpompen, chemische verwerking met vloeistoffen met een lage viscositeit.

Samenvatting

De waaier van aluminiumlegering biedt een combinatie van lichtgewicht ontwerp, hoge hydraulische prestaties en corrosieweerstand, waardoor hij geschikt is voor toepassingen met schone vloeistoffen en gematigde druk. Geavanceerde bewerkingen en oppervlaktebehandelingen zorgen voor maatnauwkeurigheid, betrouwbaarheid en langere levensduur.
